TON6800系列光工作站

TON6800系列光工作站是路通自主研發的HFC網絡傳輸設備，用于有線電視廣播光信號接收和回傳數據信號光發送，系列產品已經廣泛應用于全國各地的大、中型廣電運營商。

當前位置：首頁 > 產品中心 > 傳輸建設 > HFC產品

TON6800系列光工作站

概述

TON6800系列光工作站是路通自主研發的HFC網絡傳輸設備，用于有線電視廣播光信號接收和回傳數據信號光發送，系列產品已經廣泛應用于全國各地的大、中型廣電運營商。

TON6800系列光工作站可通過路通專利技術（CN200910221509）配置RFoG或DNIS。

RF PON（RFoG），使反向發射工作在“突發”模式。采用和CMTS相同的時分控制技術（TDM）來控制反向光發射的“突發”，從而達到在任一給定的時點，只允許一臺TON6800與CMTS頭端保持通訊，極大改善侵入噪聲。

DNIS（動態噪聲隔離），在光工作站三態開關位置安裝DNIS開關即可實現。采用和CMTS相同的時分控制技術（TDM），以“突發”的工作模式與CM回傳信號同步地“開啟”或“關斷”回傳射頻通道，可控制到光工作站每個端口，從本質上改善了HFC雙向網絡的匯聚噪聲特性。

功能特點

高標準

●       開放式網管應答器滿足國標，遵循SCTE HMS網管標準及IEC網管標準。可實時對光工作站的工作狀態、性能參數進行遠地監測, 對網絡配置進行遠地管理, 對網絡故障實施遠地診斷、告警、隔離。

高可靠性

●       冗余正反向組件，在備份時不加電，使得功耗顯著降低，可靠性將進一步提高。

●       正向(模擬/數字)光接收組件設計有“自診斷”功能，在工作組件不能正常工作時，將自動切換到熱備份的冗余光接收組件，保證光工作站不間斷工作，即使未配置狀態監測選件，也可以顯著改善系統的可靠性；

●       過電壓保護電路，保護RF模塊，激光器等不損壞；

●       光工作站采用路通獨有的防浪涌6KV泄峰技術，高可靠運行。

優異的性能指標

●       正反向通道設計有獨立高、低通濾波，正反向通道具有優異的隔離度指標；

●       砷化鎵功率倍增或硅雙極功率倍增輸出級，輸出能力更強，指標更優異。

人性化設計

●       均衡器替代或均衡，衰減電調技術，方便網絡調試和維護；

●       模塊化設計，支持熱插拔；

●       光功率數碼顯示功能，直接明了；

●       光AGC功能，在范圍內的光功率接收，RF輸出電平恒定不變；

●       正、反向通道可配置兩個獨立的組件冗余備份，可自動切換或網管遠程強行切換；

●       每個RF回傳口均設有三態反向噪聲抑制開關和插入式衰減器；

●       RF電平監測，通過網管系統實時監測光站RF輸出信號電平。

基本參數

設備類型	野外型	野外型、內膽式	野外型、內膽式	野外型	野外型	室內型、單纖	室內型、雙纖

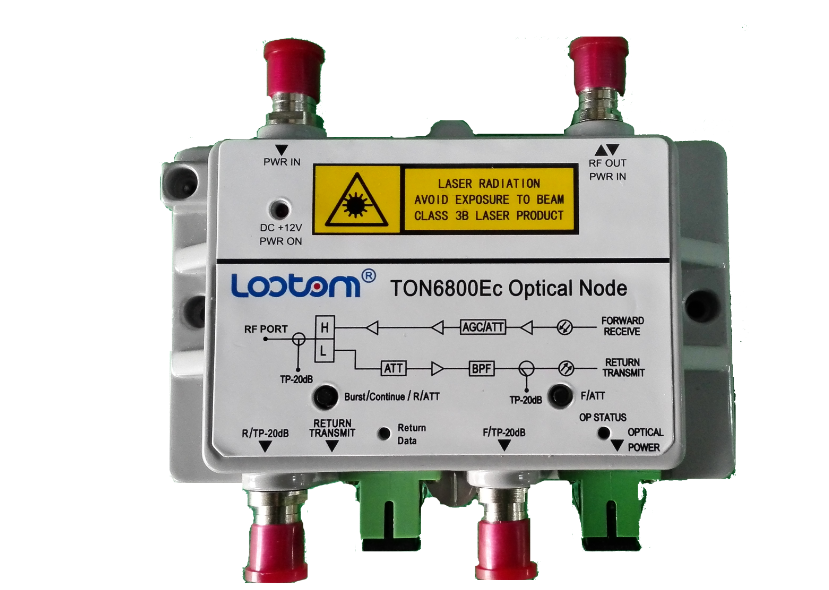

產品型號	TON6800G	TON6800Ca	TON6800Cb	TON6800W	TON6800V	MN100	TON6800Ec
產品圖片
接收光波長	1200～1600	1200～1600	1200～1600	1200～1600	1200～1600	1200～1600	1200～1600
發送光波長	1310/1550	1310/1550	1310/1550	1310/1550	1310/1550	1310/1550	1310/1550
工作帶寬(MHz)	860/1000	860/1000	860/1000	860/1000	860/1000	1000	1000
平坦度(dB)	±0.75	±0.75	±0.75	±0.75	±0.75	±0.75	±0.75
反射損耗(dB)	≥16(＜550MHz) ≥14(＞550MHz)	≥16(＜550MHz) ≥14(＞550MHz)	≥16(＜550MHz) ≥14(＞550MHz)	≥16(＜550MHz) ≥14(＞550MHz)	≥16(＜550MHz) ≥14(＞550MHz)	≥16(＜550MHz) ≥14(＞550MHz)	≥16(＜550MHz) ≥14(＞550MHz)
輸入光功率范圍(dBm)	-8～+3	-8～+3	-8～+3	-8～+3	-9～+3	-8～+2	-18～+2
光AGC范圍(dBm)	-6～+2	-8～+2	-8～+2	-8～+2	-8～+2	NA	-10~0或 -15~-5
輸出電平(dBµV)	≥108	≥108	≥108	≥108	≥108	≥92 *3	≥90或80 *3
C/N(dB)	≥52 *1	≥52 *1	≥52 *1	≥51 *1	≥51 *1	≥51 *1	≥51 *1
CTB(dB)	≥65 *1	≥65 *1	≥65 *1	≥65 *1	≥65 *1	≥70 *1	≥70 *1
CSO(dB)	≥61 *1	≥61 *1	≥61 *1	≥61 *1	≥65 *1	≥65 *1	≥65 *1
回傳輸出光功率(dBm)	0～4	0～4	0～4	0～4	0～4	0～4	0～4
RFoG功能	支持	支持	支持	支持	支持	支持	支持
CMTS信號插入功能	支持	支持	支持	無	無	無	無
動態范圍@NPR≥30dB(dB)	≥20	≥20	≥20	≥20	≥20	≥20	≥20
輸出RF端口數	2或4	2或4	1或2	1或2	1或2	1	1
接收單元數量	1或2	1或2	1	1	1	1	1
發送單元數量	1或2	1或2	1	1	1	1	1
RF接頭類型	公制或英制
光接頭類型	SC/APC或FC/APC
輸出形式	TON6800G：四口獨立輸出 TON6800GⅢ：四口分配輸出	四口分配輸出	兩口分配輸出	TON6800WⅢ：兩口獨立輸出 TON6800WⅡ：兩口分配輸出	兩口分配輸出	單口輸出	單口輸出
功耗(W)	＜55	＜35	＜25	＜25	＜15	＜4	＜4
工作溫度范圍(°C)	-20～+65	-20～+65	-20～+65	-20～+65	-20～+65	-25～+60	-25～+60
工作濕度范圍(%)	5～95 *4	5～95 *4	5～95 *4	5～95 *4	5～95 *4	5～95 *4	5～95 *4
MTBF(小時)	＞10萬	＞10萬	＞10萬	＞10萬	＞10萬	＞10萬	＞10萬
外形尺寸	432×245×173	320×225×200	260×205×143	320×215×130	275×205×110	31×128×78	31×128×78
注：1.按照《GYT 143-2000 有線電視系統調幅激光發送機和接收機入網技術條件和測量方法》A類要求進行測試； 2.TON6800V為電調型； 3.0dBm接收時； 4.無冷凝。
